レジン硬化時間の目安を徹底比較！ベタベタの理由と失敗しない解決策

ハンドメイドアクセサリーや造形クラフトの現場において、多くのクリエイターや初心者が直面する最大の壁が「レジンの硬化時間」と「硬化不良」です。指定の時間通りにライトを当てたはずなのに表面がベタつく、内部が固まらずブヨブヨのまま崩れてしまうといったトラブルは、作品の完成度を損なうだけでなく、道具や材料の無駄遣いにもつながります。

一口にレジンと言っても、主流のUV-LEDレジンから大作作りに欠かせない2液性エポキシレジンまで特性は千差万別であり、照射器のワット数や天候によっても硬化スピードは劇的に変化します。硬化時間を左右する科学的メカニズムとトラブルの根本原因、そして現場で即実践できるリカバリー策を徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：UV-LEDレジンの硬化時間は高出力ライト（36W以上）で約30〜60秒、2液性エポキシレジンは完全硬化までに24〜48時間が必要。
• 要点2：「何度ライトを当ててもベタつく」最大の原因は、空気中の酸素による重合阻害、波長の不一致、または着色剤の入れすぎ。
• 要点3：失敗を防ぐ鉄則は「1層あたり2mm以下の薄塗り硬化」「アルミホイル反射板の活用」「ライトの波長（365nm/405nm）適合チェック」。

【種類・光源別】レジン硬化時間の目安と完全硬化データの徹底比較

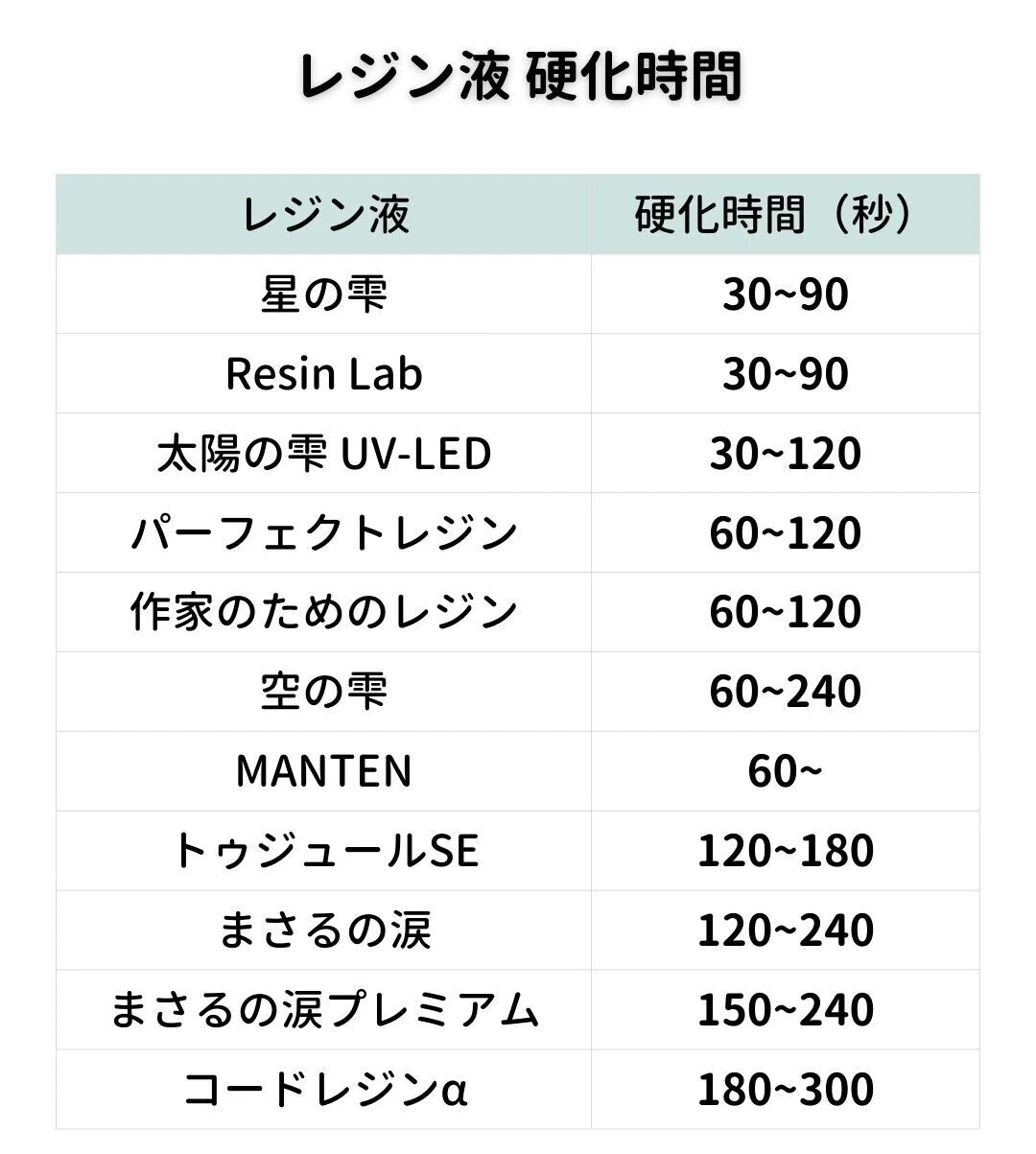

レジンの硬化時間は、「液体の種類」「光源の種類と出力（ワット数）」「作品の厚み」という3つの掛け合わせで決まります。作品制作のスケジュールを正確に組むために、まずは代表的な組み合わせごとの硬化時間と特性を客観的データで把握しておきましょう。

現在市販されているUVレジンの硬化時間目安は、36W以上のUV-LEDハイブリッドライトを使用した場合、薄いコーティングであれば30秒から1分程度で硬化が完了します。一方、テーブル天板や大型オブジェに使用される2液性エポキシレジンの完全硬化時間は、化学反応による自己発熱と架橋結合を伴うため、物理的に最短でも丸1日（24時間以上）の静置が不可欠です。

何度ライトを当ててもベタベタする…固まらない決定的な理由

クラフト作家のコミュニティや質問サイトで最も多く寄せられる悲鳴が、「指定時間の3倍ライトを照射したのに、表面がペタペタ・ツルツルにならない」という現象です。このトラブルには化学的な根拠があります。

1. 酸素による「重合阻害（ラジカル重合阻害）」

アクリル系UVレジンは、光重合開始剤が紫外線を浴びてラジカルを発生させ、分子同士が連鎖結合することで液体から固体へと変化します。しかし、レジン液の最表面が空気中の酸素に触れていると、酸素分子がラジカルを捕獲して反応を停止させてしまいます。これが、中身は固まっているのに表面だけが薄くベタつく最大の物理的原因です。

2. ライトの「波長（nm）」とレジン液の不一致

かつて主流だった「UV蛍光管ライト（波長365nm付近）」と、現在の「LEDライト（波長405nm付近）」では、放射される紫外線の波長が異なります。手持ちのレジン液が「LED対応」ではない古いUV専用液の場合、いくら高出力のLEDライトを当てても光重合開始剤が反応せず、完全に硬化不良を起こします。必ず365nm＋405nmの両波長を出力するUV-LEDハイブリッドライトを選択してください。

3. 着色剤の添加過多による紫外線遮断

不透明な顔料や着色料を入れすぎると、光がレジンの深部まで届かなくなります。レジン液に対する着色剤の比率は全体の「5〜10%以下」に抑えるのが鉄則です。特に黒、濃紺、ホワイトなどの遮光性が高いカラーは、光を遮り底面が未硬化になりやすいため細心の注意を払わなければなりません。

4. 一度に厚く流し込みすぎている（レジンの厚み問題）

光は物質を透過するたびに減衰します。レジンの厚みと硬化時間の違いは顕著で、1回の流し込みが3mmを超えると底部への光到達率は著しく低下します。中身が生焼け（未硬化液状）のままになるリスクを避けるため、厚みのある作品は「数ミリずつ流して硬化させる」多層塗りが必須工程となります。

【実態検証】100均ライトの実力と知っておくべきUVライトの寿命

大手100円ショップ（ダイソーやセリア、キャンドゥなど）で手軽に購入できるLEDレジンライトは、エントリーモデルとして絶大な人気を誇ります。しかし、制作現場での検証からは明確な限界も見えてきます。

100均レジンライトの固まる時間を検証すると、出力が概ね6W前後のため、一般的な36W卓上機に比べて硬化に3倍から4倍の時間を要します。さらにUSB給電電圧の不安定さや、乾電池の消耗による出力低下によって、知らぬ間に照射強度が落ちて硬化不良を引き起こしているケースが散見されます。

また、照射器には明確な寿命が存在します。UVライトの寿命と交換時期について、従来のUV蛍光管タイプは「約500〜1,000時間」の使用で紫外線出力が半減するため、半年から1年ごとのランプ交換が必要でした。最新のLEDチップは「約30,000〜50,000時間」と長寿命ですが、チップ表面に付着したレジンの飛沫や埃が紫外線を遮るため、定期的なエタノール清掃が欠かせません。

ベタつきを一発解消！レジンを早く綺麗に固める裏技まとめ

作業効率を高め、ガラスのように滑らかな硬化面を手に入れるために現場のプロが実践しているテクニックをまとめました。

• アルミホイル反射板の設置：作業マットの下や照射スペースの周囲にシワのないアルミホイルを敷くことで、底面や側面からも反射光が当たり、硬化ムラと時間を約30%削減できます。
• 冬場の粘度低下（湯煎・エンボスヒーター）：レジン液が冷えていると気泡が抜けにくく反応効率も低下します。ボトルごと40℃前後のぬるま湯で温めるか、モールドに注いだ後にヒーターで軽く温めると硬化が格段にスムーズになります。
• 仕上げの「ノンワイプトップコート」塗布：どうしても表面のペタペタが残る場合、ネイル用の「拭き取り不要（ノンワイプ）UV-LEDトップジェル」を極薄く塗り、再度30〜60秒照射すれば、完全に硬質でツルツルの光沢面に仕上がります。
• 無水エタノールによる未硬化層の拭き取り：強固に固まった本体の表面に微小な酸素阻害層が残っている場合は、パーツクリーナーや無水エタノールを含ませた毛羽立たないクロスで素早く拭き取ることでベタつきを除去できます。

【プロの結論】初心者が失敗しないための判断基準と使い分け

レジンクラフトにおいて「失敗しない選択」をするためには、自身の制作スタイルに応じた道具と素材の正しい見極めが不可欠です。以下に明確な判断基準を提示します。

向いている人・選ぶべき条件

• アクセサリー・小型雑貨を素早く作りたい人：「36W以上のUV-LEDハイブリッドライト」×「UV-LED対応レジン液」一択。照射1分前後で次の工程に進めるため、作業テンポと完成度が格段に上がります。
• 透明度重視の大型モールド・リバーテーブル等を作りたい人：「2液性エポキシレジン」を選択。硬化に24時間以上かかりますが、厚みがあっても気泡が抜けやすく、光照射の届かない深部まで均一に完全硬化します。

おすすめできない・見直すべき条件

• 太陽光のみに頼って精密作品を作ろうとしている人：季節や時間帯、雲の動きで硬化時間が激しく変動し、埃の付着や黄変の原因になります。最低でも1,000円〜2,000円前後の卓上LEDライトを導入することを強く推奨します。
• 目分量で2液性レジンを混ぜている人：2液性エポキシは「重量比（g）」を0.1g単位で正確に計量しなければ化学反応が起きず、永久に固まりません。容量比（ml）での目見当混合は失敗の元です。

【レジン 硬化 時間】に関するよくある質問（FAQ）

Q1：曇りの日でも太陽光でレジンは固まりますか？
A1：固まりますが、快晴時に比べて約3倍〜4倍以上の時間（30分〜1時間以上）がかかります。紫外線量が極端に落ちるため表面がベタつきやすく、待機中に空気中のゴミや埃が付着するリスクが高まるため注意が必要です。

Q2：LEDライトのワット数が高いほど早く固まりますか？
A2：ワット数が高いほど紫外線照射強度が強いため、硬化スピードは速くなります。ただし、60W以上の超高出力ライトで薄いパーツを一気に硬化させると、急激な重合熱で反りやシワ、急激な黄変が発生することがあるため、36W〜48W程度が最も扱いやすい適正出力です。

Q3：何日放置してもベタベタが取れない2液性レジンの修正方法はありますか？
A3：計量ミスや攪拌不足で完全に硬化不良を起こした2液性レジンは、時間を置いても固まることはありません。未硬化部分をヘラ等で掻き落とし、エタノール等で完全に清掃した上で、正しい比率で再計量・調合したレジンを再充填する必要があります。

まとめ：硬化メカニズムを理解して失敗ゼロの美しい仕上がりへ

レジンが思い通りに固まらないトラブルは、才能や技術の差ではなく、「波長の適合」「酸素阻害への配慮」「厚みと着色料のバランス」という物理的ルールの理解不足から生じているケースがほとんどです。

お使いのライトの出力や波長特性を正しく把握し、薄塗り多層硬化や適切な後処理を実践するだけで、ベタつきのない透明感あふれるガラスのような質感を手に入れることができます。本稿のデータを参考に、確実で無駄のないレジンワークをお楽しみください。 （出典: レジン 硬化 時間（Yahoo!ニュース））
